一、FSB氟塑料泵概述

　　FSB型氟合金化工泵按國際標準尺寸設計，泵體采用金屬和聚全氟乙丙烯(F46)有機結合，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體電腦控溫?zé)Y(jié)壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、氧化劑等苛刻工況的強腐蝕性介質，是目前世界上較耐強腐蝕的材料之一。解決跑、冒、滴、漏，氟合金化工泵廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、電子元件、科研機構等行業。

　　推薦閱讀：《氟塑料合金工業泵八個安裝方法》

　　二、FSB氟合金化工泵型號意義

　　50FSB-30DL

　　50代表吸入口直徑

　　FS代表與介質接觸部件材料為氟塑料

　　B代表單級單吸懸臂式離心泵

　　30代表揚程

　　D代表短支架聯接式

　　L代表軸連式(帶底板)

　　三、FSB氟合金化工泵產品特點：

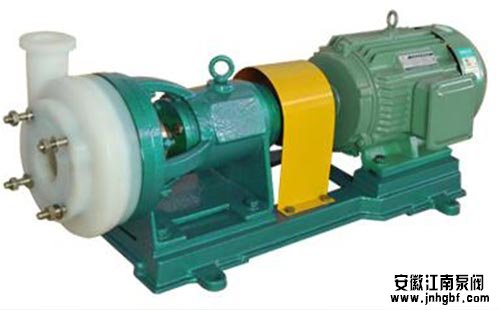

　　FSB型氟合金化工泵由泵體,葉輪,合蓋,密封件,支架,泵軸,連軸器,吊緊螺栓,螺母,底板等組成。

　　1、泵體：左右兩邊連接部門內埋鋼質法蘭圈各一只模壓制成塑料合金。其具有結構緊湊合理、耐強腐蝕、密封機能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修利便、流道光滑、效率高，節約能源等長處。

　　2、壓蓋右邊一側內埋一只不銹鋼(1Cr18Ni9Ti)壓塑料合金而成。

　　3、葉輪：采用接軸連接方法，金屬軸為優質鋼圓加工后外包氟塑料高溫壓制成型，使葉輪與金屬接軸牢固地結為一體，保持軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質過流部分為塑料合金。

　　4、機械密封：采用WB2型、ST型不用冷卻水可調式單端面機械密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。

　　四、FSB氟合金化工泵使用安裝與注意事項

　　1.在安裝前應對泵和電機進行檢査，各部分應完好無損，泵內無雜物。

　　2.將本泵放置水平位置上接上進、出管和接通電源.較后用手盤動聯軸器.檢査有無碰擦現象.轉動輕松均勻則安裝結束。

　　3.塑料合金泵鋼度較金屬差，故管路重量不能直接壓在泵體上，迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。

　　4.所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。

　　5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢査原因.故降排除后才能工作。

　　起動與停車

　　1.往水泵內注足液體(引液)。

　　2.檜査支架油室的油位是否在規定范圍內。

　　3.檢査電動機運轉方向.調看泵的旋轉標記。

　　4.關閉出口閥門及壓力表旋塞。

　　5.啟動電機.打開壓力表旋塞.慢慢打開出口閥門，當壓

　　6.重要停車時，首先關閉出水閥，再切斷電源。

　　力表指針指到需要的位置時.停止出水閥門大小的調整。

　　五、FSB氟合金化工泵的拆卸與安裝

　　泵的拆卸

　　1.泵與電機聯接用爪型聯軸器連接，拆卸時先松掉支架與底座的4只連接螺栓.使泵與電機脫開。

　　2.松開泵體后蓋的連接螺栓.用木柄輕擊泵體脫開。

　　3.松開葉輪軸與泵軸莫氏錐度連接在連軸器中的吊緊螺栓。

　　4.松開機械密封動!不固定螺釘，用木錘輕擊連軸器中心吊緊螺栓，葉輪軸與泵軸莫氏錐度松開后拉出葉輪、后蓋、密封件動環.松開后蓋上壓蓋螺釘.取出靜壞。

　　5.松開泵軸左右壓蓋螺釘.取出泵軸、軸承、清洗支架油室。
