泵是流體化工的核心設備，其用處猶如人體的心臟，為系統中各設備內的流體提供動力，保持工藝流程正確運作。常用的泵，按大類分有葉片泵、容積泵、特殊應用泵等。其中，葉片泵中的離心泵使用較為普遍。

　　離心泵運作流程中需要減少兩個故障：停泵水錘與低于較小泵流量。處理這兩類故障，辦法較多，但基本思想都是怎么圍繞離心泵配置一套適合的系統。在這些系統里調節閥起著非常關鍵的用處，而且隨著這兩類故障認識的加深，誕生了許多專用調節閥。

　　推薦閱讀：《工業水泵漏液的因素有哪些?》

　　停泵水錘保護與調節閥

　　水錘是壓頭管路中液體流速的強烈變化引起的一系列急劇的壓頭交替升降的水擊狀況。水錘的危害非常大，可以擊毀泵、管線及其其它機械。壓頭管路中的水錘發生因素有較多，比如調節閥的迅速阻斷、非正確停泵等。

　　停泵水錘發生機理

　　當因非正確因素，比如斷電，泵突然停止運轉：初始階段時，管路內的液體依靠慣性繼續前進，但速度逐漸減為零;此時，如果管路布置出現高低落差，液體在重力的用處下將向泵倒流;當?shù)沽饕后w滿足一定速度時，泵出口處的止回閥將快速阻斷，這樣，到達此處的大量液體的速度突然變成零，引起此處液體壓頭急劇升高停泵水錘發生。大量文獻指出，停泵水錘發生的首要原是泵出口處的止回閥突然阻斷。但有研究表明，雖然某些狀況下泵出口處的止回閥可以取消的，但大多數狀況下，為預防大量液體倒流進離心泵，泵出口處的防倒流設置是必需的。

　　停泵水錘減少工作

　　減少停泵水錘危害的工作有許多，比如裝配水錘解除器、泄壓閥、調壓罐等，以下只闡述兩種使用較多、與通用調節閥相關的工作。

　　一、設置緩閉止回閥

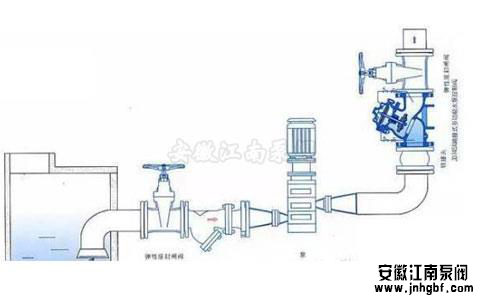

　　緩閉止回閥是一種經過增大執行機構、阻尼器而達到緩慢阻斷的止回閥。上圖為裝配有緩閉止回閥的離心泵停泵水錘保護系統簡圖，此時緩閉止回閥需要配合閘閥(開關閥)應用。當液體在重力用處下倒流時，止回閥緩慢阻斷，有效地減少了因普通止回閥突然阻斷發生的水錘。其缺點為因?yàn)樽钄嗨俣容^慢，一部分液體不可減少地倒流進入離心泵，泵因而可能會發生機械障礙。

　　二、設置緩閉止回蝶閥

　　這是一種在大型水利系統中使用比較廣泛、效果比較好的辦法。緩閉止回蝶閥由蝶閥、執行構造及液壓調整系統構成。上圖為裝配有緩閉止回蝶閥的離心泵停泵水錘保護系統簡圖。該系統只需裝配緩閉止回蝶閥即可，即能啟到止回閥的用處又能啟到開關閥的用處。當離心泵開啟的時候，其按先慢后快的步驟開啟，保持泵低載開啟;當泵突然停止運轉時，其按先快后慢的步驟阻斷，即可以減少水錘的發生，又可以減少太多的液體倒流經過泵，引起泵的機械障礙。

　　減少較小泵流量工況與調節閥

　　較小泵流量是指切實保持泵能正確運轉的泵流量。如果泵在低于較小泵流量工況下運轉，將引起異響與震動，泵的性能將變得不平穩，甚至?xí)鸨玫姆钦_氣蝕，減低泵的應用壽命。所以務必采取工作來減少離心泵在較小泵流量工況下運轉，目前 廣泛做法是喂離心泵設置較小泵流量回路。但從泵的本身價值來講，只有為那些大泵流量、高泵揚程、大功率的離心泵設置較小泵流量回路才是合理的。離心泵可以的較小泵流量值由泵生產商核算或?qū)嶒?yàn)確定。

　　較簡單的較小泵流量回路僅需要在回路中裝配一臺開關閥，如閘閥，當認為泵將要處于較小泵流量工況時打開調節閥，接通較小泵流量回路，減少泵在較小泵流量工況下運轉。
