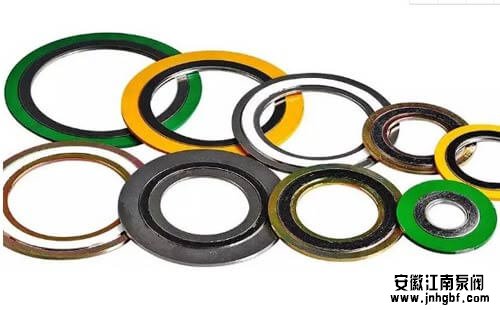

化工泵金屬纏繞墊片是目前應用廣泛的一種密封墊片，為半金屬密合墊中回彈性較佳的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能耐高溫、高壓和適應超低溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題，其結構密度可依據不同的鎖緊力要求來制作，為加強主體和準確定位，纏繞墊片設有金屬內加強環和外定位環，利用內外鋼環來控制其較大壓緊度，對墊片接觸的法蘭密封面的表面精度要求不高。

　　推薦閱讀：《詳細解答耐腐蝕泵閥門靜密封和動密封原理知識》

　　回彈性優良的金屬纏繞墊片能夠對管道系統的壓力熱循環和振動進行自動調整，特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。

　　在法蘭墊外觀設計上為了安裝方便,根據墊片口徑大小,在墊片外圍焊上2~8個定位帶,讓定位帶扣在法蘭孔上,以防安裝時墊片移位或脫落,節約了輔助材料及工時.一般分為以下幾種類型：

　　化工泵金屬纏繞墊片采用優質SUS304、SUS316(“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性較佳的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其較大壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。

　　化工泵墊片的應用狀況取決于許多的原因

　　一、 聯接設計：兩個法蘭聯接的力務必滿足預防因系統內壓發生的端面流體靜壓力致使的法蘭分離。

　　二、 合適的螺栓載荷：如果螺栓載荷不夠大，墊片的變形達不到需求，或是載荷過大而壓碎墊片，泄露就會產生。

　　三、 金屬材質及其填充材質，材質務必能承受以下幾點原因的影響：

　　溫度：溫度對墊片的機械及其化學性能有不利影響，同樣也能影響墊片的物理特性例如氧化性與回彈性。

　　壓力：液體或管路內壓可能將墊片吹出法蘭的表層

　　液體：墊片材質務必能耐液體的腐蝕

　　四、表層加工：如果表層加工不適合墊片需求，也不會啟到很好的密封效果。
