現在螺栓和螺紋一樣高科技,經過幾個世紀的金屬加工實踐,螺紋緊固件被制造成精密公差,并且必須滿足當今高效率、高性能市場的強健要求。因此,螺栓越來越專業化和標準化。那么你清楚螺栓和螺紋的具體類型跟性能嗎?下面小編給您一一解答。

　　一 惠式螺紋

　　英國標準中使用的線程。螺紋角度為55度，符號為“W”。用于軋制生產。表達方法是W1/2-10。 (1/2：外徑; 10：每英寸齒數; W代碼)。

　　二 圓螺紋

　　德國DIN標準螺紋。適用于燈泡和橡膠軟管的連接。表達式符號是“Rd”。

　　三 美國標準螺紋

　　螺紋的頭部和根部都是扁平的并且具有良好的強度。螺紋角度也是60度，格式以每英寸幾顆齒表示。這種螺紋可分為粗齒(NC);細齒(NF);特細齒(NEF)三。表達式為1/2-10NC。 (1/2：外徑; 10：每英寸齒數; NC代碼)。

　　四 鋸齒形螺紋

　　也稱為斜方螺紋，僅適用于單向驅動。例如螺旋千斤頭，壓力機等。表達符號是“Bu”。

　　五 方螺紋

　　驅動效率大，僅次于滾珠螺紋，并且在磨削后不能通過螺母控制，這是一個缺點。通常用于虎鉗的螺絲和起重機的螺絲。

　　六 梯形螺紋

　　也稱為Aikem線程。驅動效率略小于方螺紋，但磨削后可用螺母調節。公制螺紋角度為30度，英制螺紋角度為29度。一種常用于車床的導螺桿。表達式符號為“Tr”。

　　七 滾珠螺紋

　　為了提高效率，生產困難，成本極高，用于精密機械。如數控機床的導螺桿。英制螺紋的尺寸通常用每英寸螺紋的螺紋數表示，稱為“每英寸齒數”，這正是螺距的倒數。例如，每英寸8個齒的螺紋具有1/8英寸的螺距。

　　八 統一標準螺紋

　　它由美國，英國和加拿大開發，是常用的英制螺紋。螺紋角度也是60度，格式以每英寸幾顆齒表示。這種線可分為粗齒(UNC);細齒(UNF);特殊細齒(UNEF)。表達式為1/2-10UNC。 (1/2：外徑; 10：每英寸齒數; UNC代碼)

　　九 管用螺紋

　　為防止螺紋泄漏，它通常用于蒸汽或介質的管接頭。螺紋角度為55度，可分為直管螺紋代碼“P.S.N.P.S”。和斜管螺紋代碼“N.P.T.”錐度1:16，每英尺3/4英寸。

　　螺紋元素：螺紋包含五個元素：齒形，公稱直徑，線數，螺距[或?qū)С蘛，旋轉方向。

　　1 齒形：通過螺紋軸的橫截面區域上的螺紋的輪廓形狀稱為齒形。有三角形，梯形，曲折形，弧形和矩形。

　　2 直徑：螺紋有大直徑[d，D]，中等直徑[d 2，D2]，小直徑[d one，D1]，表示螺紋時使用公稱直徑，公稱直徑是直徑代表線程大小。

　　3 線數：螺旋引起的螺紋稱為單螺紋，由兩個或多個螺旋沿軸向等距分布引起的螺紋稱為多螺紋。

　　4 螺距和導程

　　螺距[p]是兩個相鄰牙齒的中線上的兩個點之間的軸向距離。

　　導程[ph]是相同螺旋線上相鄰兩個齒的相同直徑線上的兩個點之間的軸向距離。

　　對于單線螺紋，螺距=導程;對于多線螺紋，導程=螺距×線數。

　　V.旋轉：順時針旋轉時擰入的螺紋稱為右旋螺紋;逆時針旋轉時擰入的螺紋稱為左旋螺紋。

　　4，螺紋標記

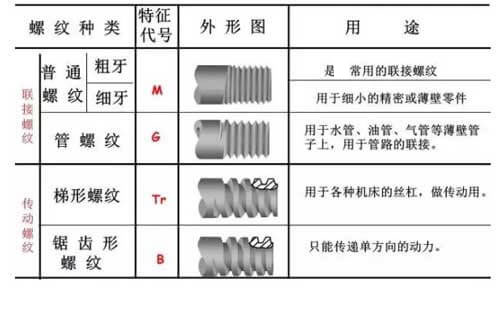

　　一，普通螺紋

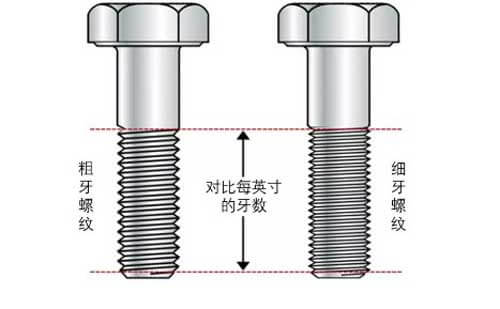

　　通常使用普通螺紋，螺紋緊固件上的螺紋[螺栓，螺柱，螺釘，螺母等]通常是普通螺紋。普通線程分為粗線程和普通線程。細齒普通螺紋主要用于精密零件和薄壁零件。在螺紋的標記中，必須標出細齒的細螺紋的螺距，并且通常不識別粗齒的共同螺紋的螺距。

　　普通線程的標簽由五部分組成：

　　1]功能代碼

　　M(表達普通螺紋)

　　2]大小代碼

　　尺寸代碼：公稱直徑×螺距[多螺紋螺紋的導程和螺距應注入，單螺紋粗齒共用螺距不標記]。

　　“M10”表示單螺紋粗牙螺紋，公稱直徑為10毫米，螺距為1和5毫米。

　　“M10×1”表示單螺紋細牙螺紋，公稱直徑為10毫米，螺距為1毫米。

　　第二，普通螺紋的公差帶代號

　　它包括公差等級[編號]和基本偏差[外部線程用小寫字母表示，內部線程用大寫字母表示]，例如，5g6g，6g，6H，7H。當螺紋直徑公差帶和頭部直徑公差帶代碼不同時，必須單獨注入，例如：M10-5g 6g，當中間直徑和頭部直徑公差帶代碼相同時，只使用一個代碼，例如：M10×1-7H

　　當公差帶代碼為6g或6H(公稱直徑≥1或6mm)時未顯示。

　　三，普通螺紋的線程長度

　　有三種類型：長，中和短，分別由代碼L，N和S表示。

　　M10-5g6g-S是捻度短的螺紋

　　M10-7H-L是一種長捻度的螺紋

　　當線程具有中等扭曲長度時，不識別代碼N.

　　當有特殊需求時，可以指示螺釘長度的值。

　　M20×2-5g6g-40

　　四，旋轉碼

　　LH在左撇子時標記，右手時不識別。

　　M10-7H-L-LH是左旋螺紋

　　M10-7H-L是右旋螺紋

　　五，管螺紋

　　管螺紋通常用于連接管道(水管，管道，煤管等)。管螺紋由引導方法標記，引導線指向螺紋的大直徑。

　　管螺紋標記：由螺紋特征代碼，尺寸代碼和旋轉方向組成。尺寸代碼不是螺紋大直徑的大小，而是管道的尺寸[英寸]。標簽上沒有標記的是右撇子。標記55°未密封管螺紋的示例：

　　G:未密封管螺紋的螺紋特征編號;

　　G3/4:單線右旋圓柱內螺紋，尺寸代碼3/4;

　　G3/4A或G3/4B:單線右旋圓柱外螺紋，尺寸代碼為3/4，標簽中的A和B為螺紋直徑的公差等級;

　　G3/4LH和G3/4A-LH中的LH表示左旋螺紋，由兩者形成的螺紋對僅識別外螺紋的標簽。
