氟塑料磁力傳動泵也稱氟塑料磁力泵，其顯著特點是該泵無軸封部件，即不存在動密封泄漏點。磁力傳動泵由泵、磁力傳動器、磁力傳動泵的固定結構部分和電機組成。其關鍵部件磁力傳動器由外磁轉子、內磁轉子和不導磁的隔離套組成。其過流部件采用氟塑料及高純度工業陶瓷制成，具有優異的耐腐性及密封性，因此廣泛用于化工、醫藥、鋁箔、制酸、涂裝、有色金屬等行業及易燃易爆、易揮發、有毒、有機溶劑和貴重液體的輸送。

• 氟塑料磁力泵內部結構：主要由殼體，轉子，連接架、軸承箱，聯軸器，內、外轉子，隔離套組成，部分型號內部結構略有差異。

　　1、殼體部分：由泵體、泵蓋等組成，它承受泵的全部工作壓力;泵體葉輪水力形式符合API685標準，是磁力泵水力性能的主要表征零部件，其功能是強迫液體旋轉，從而將原動機的機械能轉換成液體能量。

　　2、轉子部分：分為泵軸上安裝的轉動零件和驅動軸上安裝的轉動零件。泵軸是承載葉輪和內轉子及傳遞扭矩的重要零件。

　　泵軸上安裝的轉動零件由葉輪、軸承、推力環部件、內磁轉子部件等加上泵軸本身組成與介質接觸的轉子部分。

　　驅動軸上安裝的轉動零件由外磁轉子部件、滾動軸承、驅動軸軸套等加上驅動軸本身組成與空氣接觸的轉子部分。

　　3、連接部分：由連接架、軸承箱等部分組成起連接支撐作用的靜止連接件。滑動軸承、軸套和止推盤：是泵轉子系零件的支撐和定位零件。

　　4、傳動部分：泵與原動機采用膜片式加長聯軸器部件連接，檢修時，只需將聯軸器中間膜片卸下，即可進行磁力泵的檢修。

　　5、內、外轉子：內、外轉子配套使用，共同形成磁力泵的磁傳動部件。

　　6、隔離套：隔離套是能實現磁力泵完全無泄漏這一優點的重要零件。

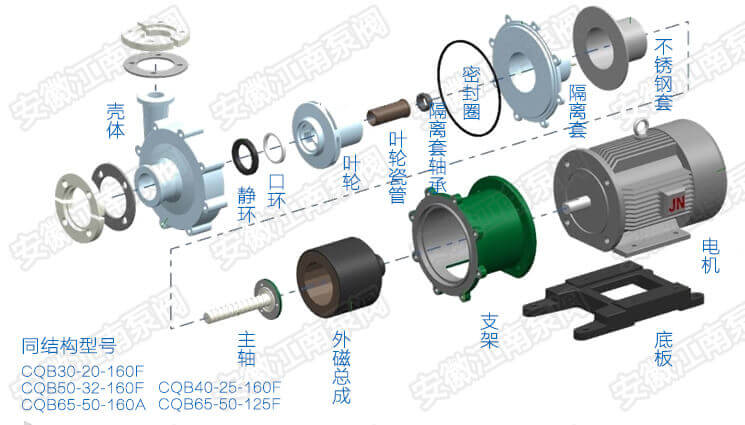

CQB氟塑料磁力泵類型一圖解：

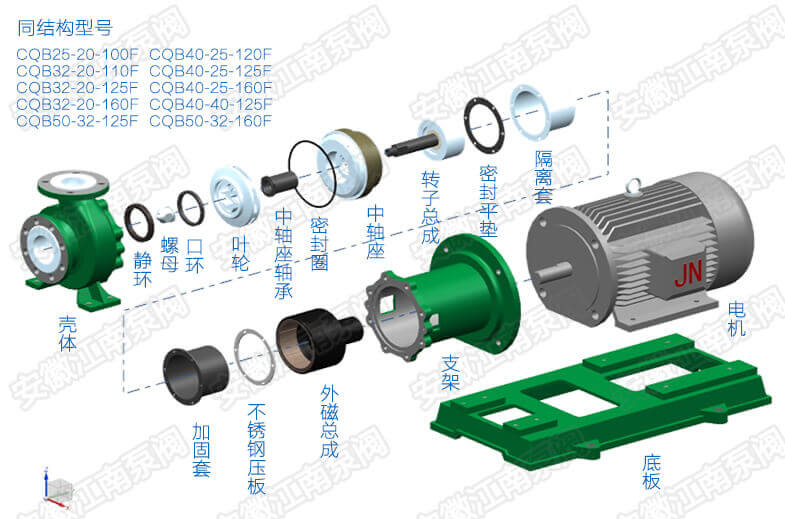

CQB氟塑料磁力泵類型二圖解：

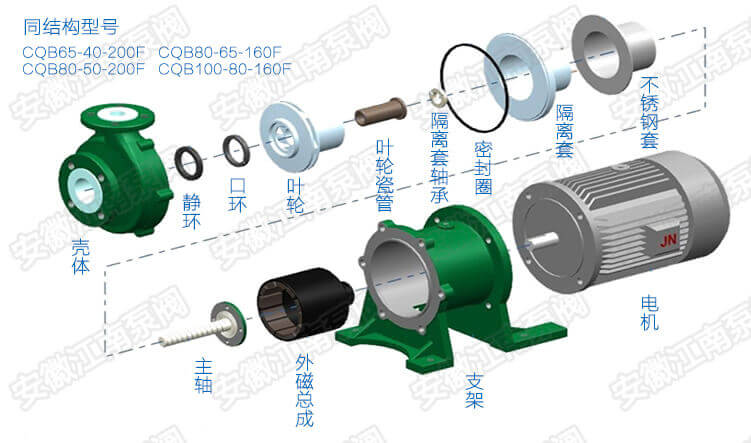

CQB氟塑料磁力泵類型三圖解：

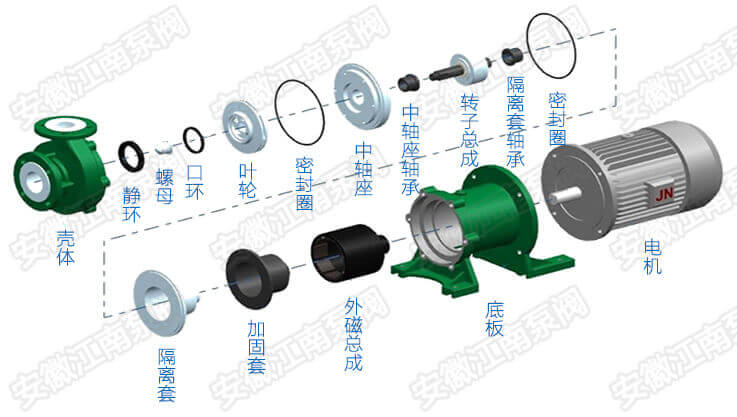

CQB氟塑料磁力泵類型四圖解：

IMD氟塑料磁力泵結構圖解：
