離心泵的結構有哪些形式的泵?有自吸式離心泵，磁力式離心泵，管道式離心泵，單級單吸式離心泵，液下式離心泵，中開式離心泵，潛水式離心泵。

　　按離心泵葉輪結構可分為開始葉輪離心泵，半開式葉輪離心泵，閉式葉輪離心泵。

　　下面安徽江南泵閥的小編就這些形式的離心泵給給大家收集整理一些資料，幫助大家認識這些化工離心泵。

• 自吸式離心泵：自吸離心泵由六部分組成的分別是葉輪，泵體，泵軸，軸承，密封環，填料函。

　　自吸式離心泵特點：

　　1.該泵具有自吸功能，管路中不需要安裝底閥，工作前只需保持泵體內儲有定量引液即可具有一次引流，終身自吸功能。因此既簡化了管路系統，又改善了勞動條件。

　　2.具有結構緊湊，操作方便，運行平穩，維護容易，效率高，壽命長。

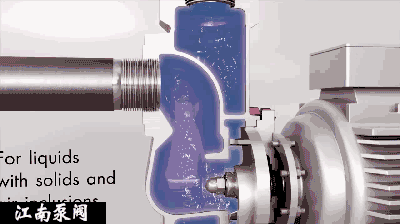

　　自吸式離心泵的工作原理

• 磁力式離心泵：磁力化工離心泵由離心泵、磁力傳動器、電動機三部分組成。

　　磁力式離心泵特點：

　?、北幂S由動密封變成封閉式靜密封,***避免了介質泄漏.可以水陸兩用,并且完全防水.

　?、矡o需獨立潤滑和冷卻水,降低了能耗.

　?、彻男?效率高,且具有阻尼減振作用,減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響.

　?、催^載時轉子會在陶瓷軸上打滑,對電機,泵有保護作用.

　　磁力式離心泵的工作原理

• 管道離心泵：管道離心泵的基本構造是由六部分組成的分別是葉輪，泵體，泵軸，軸承，密封環，填料函。

　　管道式離心泵特點：

　　電機與泵一體化，立式結構，占地面積小，運行平穩。泵進出口設計成規格相同法蘭且位于同一中心在線，可像閥門一樣直接安裝在管路上，便于管道布置，安裝方便。泵與電機同軸，運行更平穩，噪聲低。

　　管道式離心泵的工作原理

• 單級單吸式離心泵：基本構造，主要包括蝸殼形的泵殼、泵軸、葉輪、吸水管、壓水管、底閥、控制閥門、灌水漏斗和泵座。

　　單級單吸式離心泵特點：

　　1、維修方便：更換密封、軸承、簡易方便。

　　2、運行平穩：泵軸的同心度及葉輪優異的動靜平衡，保持平穩運行，無振動。

　　3、占地更?。撼隹诳上蜃蟆⑾蛴摇⑾蛏先齻€方向，便管道布置安裝，節省空間。

　　4、滴水不漏：不同材質的硬質合金密封，保持了不同介質輸送均無泄漏。

　　5、結構簡單、維護方便、價格便宜;

　　6、噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

　　單級單吸式離心泵的工作原理

IHF氟塑料離心泵

CQB氟塑料磁力泵

GBF氟塑料管道泵
