　　一、中開泵產品概述

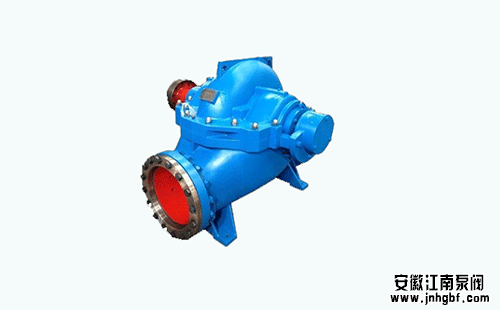

　　中開泵(中開式循環)又稱之為單級雙吸式離心泵，中開雙吸泵，其主要特征為輸送介質的流量大。

　　二、中開泵工作原理

　　中開泵運行的工作原理： 葉輪安裝在泵殼內，并緊固在泵軸上，泵軸由電機直接帶動。泵殼中央有一液體吸入與吸入管連接。液體經底閥和吸入管進入泵內。泵殼上的液體排出口與排出管連接。 當泵的轉速一定時，其壓頭、流量與葉輪直徑有關 。

　　三、中開泵參數范圍

　　流量Q 88~1400m3/s

　　揚程H 12~100m

　　四、中開泵型號說明

　　中開泵

　　中開泵(7)

　　6×14SD

　　6-吐出口徑(英寸)

　　14-圓整的較大葉輪外徑(英寸)

　　S-單級雙吸水平中開式離心泵

　　D-較大葉輪外徑檔次代號(有A、B、C、D、E、F共六檔)

　　五、中開泵結構形式

　　中開泵的吸入口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼.中開，檢修時無需拆卸進水，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆吋針方向旋轉。如根據用戶特殊訂貨需要也可改為順吋針旋轉。

　　中開泵的主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外， 其馀多為鑄鐵制成。

　　泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。

　　葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩馀軸向力則同軸端的軸承承受。

　　泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。

　　水泵通過聯軸器由電動機直接傳動。

　　軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間有水封環，水泵工作時小量高壓水通過水封管流入填料腔起水封作用。
