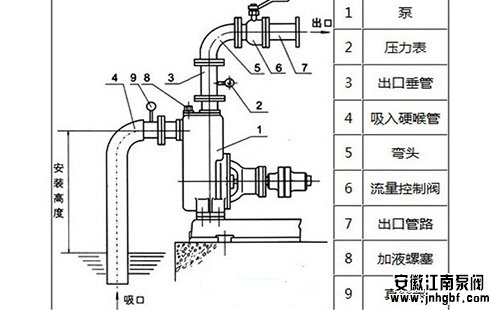

為啥水泵出口要裝壓力表?因?yàn)樗?a href='http://www.chusol.com.cn/b_10_1.html' target='_blank' target='_blank'>泵出口的壓力是顯示水泵打量的重要標志，沒有壓力，表明水泵不打量，壓力一起就掉說明是入口流量不足，發生氣蝕，要么是水泵入口過濾器堵，要么是入口管線以及前端工序設備堵，壓力過高，出口管線阻力大包括堵、背壓高、止逆閥壞等等。

　　壓力儀表僅需要開口取壓，相對于插入式儀表來說，取源點可選空間更大。為維護方便，在取源點處需要安裝一次閥。一次閥一般是針型截止閥或針型球閥，若是法蘭連接則一次閥通常是閘閥。

　　壓力取源部件安裝條件:

　　壓力取源部件有兩類。一類是取壓短節，也就是一段短管。用來焊接管道上的取壓點和取壓閥門。一類是外螺紋短節，即一端有外螺紋，一般是KG1/2"，一端沒有螺紋。在管道上確定取壓點后，把沒有螺紋的一端焊在管道上的壓力點(立開孔)，有螺紋的一端便直接擰上內螺紋截止閥(一次閥)即可。

　　不管采用哪一種形式取壓，壓力取源部件安裝必須符合下列條件：

　　1)取壓部件的安裝位置應選在介質流速穩定的地方。

　　2)壓力取源部件與溫度取源部件在同一管段上時，壓力取源部件應在溫度取源部件的上游側。

　　3)壓力取源部件在施焊時要注意端部不能超出工藝設備或工藝管道的內壁。

　　4)測量帶有灰塵、固體顆?；虺恋砦锏然鞚峤橘|(zhì)的壓力時，取源部件應傾斜向上安裝。在水平工藝管道上應順流束成銳角安裝。

　　5)當測量溫度高于60℃的液體、蒸汽或可凝性氣體的壓力時，就地安裝壓力表的取源部件應加裝環形彎或U形冷凝彎。如圖和;

　　6)測量波動劇烈(如水泵、壓縮機的出口壓力)的壓力時，應在壓力儀表之前加裝針形閥和緩沖器，必要時還應加裝阻尼器。如圖 ;

　　7)測量粘性大或易結晶的介質壓力時，應在取壓裝置上安裝隔離罐，使罐內和導壓管內充滿隔離液，必要時可采取保溫措施。如圖;

　　8)測量含塵介質壓力時，在取壓裝置后安裝一個除塵器，如圖。
