江南泵閥為您整理了一份化工泵進出口管路的配管要求，希望對您有幫助!

　　推薦閱讀：《脫硫循環泵出口管道沖刷磨損的修復方法》

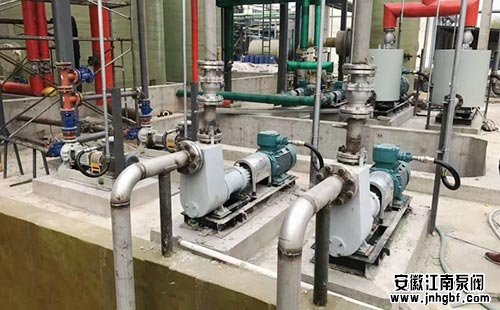

　　1、化工泵進出水管路的配管要求

　　1、與泵相連的所有管路應有獨立牢固的支撐

　　減少管道的振動，防止管道的重量壓在泵上

　　2、泵的進出水管處應安裝可調節支架。 對于有振動的管道，應安裝減振支架。

　　適當調整管路位置，減少因安裝錯誤對泵嘴施加的附加力

　　3、當泵與設備的連接管道較短，且兩者不在同一基礎上時

　　連接管道應具有一定的彈性，或加裝金屬軟管以補償基礎的不均勻沉降

　　4、吸入、排出管路的直徑不應小于泵的進出口直徑

　　5、泵的吸入管路應滿足泵要求的凈正吸入揚程，管路盡量短，匝數少

　　當管道長度超過設備與泵的距離時，應采用工藝系統進行核算

　　6、為防止泵發生汽蝕，從設備到泵進口噴嘴的管道標高應逐漸減小

　　中間應該沒有U形和! 當不可避免時，在高點加放空閥，在低點加放水閥

　　7、離心泵進口前的直管段長度不應小于進口直徑的3D

　　8、對于雙吸泵，為了避免雙吸不均勻造成離心泵內的氣蝕

　　雙吸管應對稱布置，以保持兩側流量分布均勻

　　二、化工泵的輔助管路設置

　　1、 暖泵管道：

　　當離心泵輸送物料溫度超過200 ℃，需設置暖泵管道

　　使少量物料由操作泵的排出管道引至備用泵出口

　　然后流經備用泵，回至泵入口，使備用泵處于熱備狀態，便于啟動

　　2、防凝管道：

　　對于常溫下易凝介質的泵應設DN2025的防凍管，設置方式同暖泵管道

　　3、平衡管道：

　　介質在泵入口處易發生氣化時

　　可在泵入口管嘴與泵入口切斷閥之間設置一根可返回吸入側上游設備氣相空間的平衡管

　　使產生的氣體回流，避免泵產生氣蝕，平衡管上應設置切斷閥

　　4、較小回流管道：

　　為防止離心泵在低于泵的較小流量運轉，應設置泵較小回流管道

　　使一部分流體從泵排出口返回至泵吸入口端的容器，以保持泵的流量。
