對于潛水泵，一般是流體設備行業內的人士比較熟知這類產品，下面由安徽江南泵閥小編為您科普下潛水泵的結構形式及安裝標準。

　　推薦閱讀：《混凝土輸送泵是種什么泵?本文為您揭曉!》

　　潛水泵的結構

　　潛水泵的內部結構其實并不復雜，能理解離心泵工作原理的就可以較好地理解潛水泵的結構。

　　潛水泵同其他離心泵型一樣，由主要部件主軸、葉輪、泵殼組成，配以軸承、軸套、濾網等輔助配件組成的潛水泵產品。主軸是潛水泵主要的部件之一，它負責連接電機以及水泵葉輪，類似于人的脊椎，支撐起了整個水泵產品;葉輪是整個泵體的心臟，它的運動實現了水泵的使用目的，產生離心力，使得介質能夠被運輸從泵體打出;而泵殼是整個泵體的軀殼，沒有泵殼葉輪旋轉產生的離心力只能將介質甩向四周，無法有效的將介質從泵口打出。

　　潛水泵主要形式

　　潛水泵不只有一種形式，我們市面上所看到的一部分潛水泵多用于井用取水，形式主要以筒泵為主，潛水泵的泵頭在上，電機在下處于水泵的進水口下方，長筒形式的水泵外形非常適用于井眼的構造，比較適合處理深井取水。

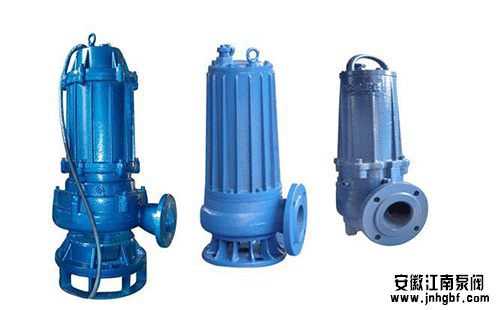

　　除上述的這種形式的潛水泵外，許多潛水泵也以電機在上，水泵在下的形式組成，同樣近似于筒泵的形態，但外形有所不同，進水口在下，出水口下水泵側面，它同樣也叫“作業面潛水泵”這是一種單葉輪的小型潛水泵，自研發出現后應用也非常廣泛，應用靈活，且質量可靠，用于小流量、揚程的參數要求下比較適用。

　　潛水泵安裝標準

　　1、排水管路敷設時，與纜線同側時，低于纜線300mm，嚴禁使用規格小于水泵出口的管路連接。

　　2、潛水泵必須加設網箱，網箱的大小為：寬度大于水泵直徑300mm，高度不小于水泵高度的1/2，網箱使用40×4mm角鐵加工框架，底部用薄鋼板、側部用20mm×20mm鋼絲網制作防護網;

　　3、潛水泵應直立放置，正常排水時水泵底座離泵坑底板的高度不小于200mm。

　　4、纜線必須吊掛整齊，附有標識牌。

　　5、操作按鈕使用絕緣板固定在距潛水泵不超過10m的距離;若潛水泵使用80開關控制時，距潛水泵不超過20m。

　　6、潛水泵必須懸掛責任牌及性能參數牌。

　　7、排水點必須安裝照明燈，軌道巷內的排水點要同時安裝警示牌，保持人員的通行安全。

　　8、采掘工作面的泵坑蓄水能力無法滿足時應搭設平臺，平臺的寬度不得小于2m，高于水面200m。
